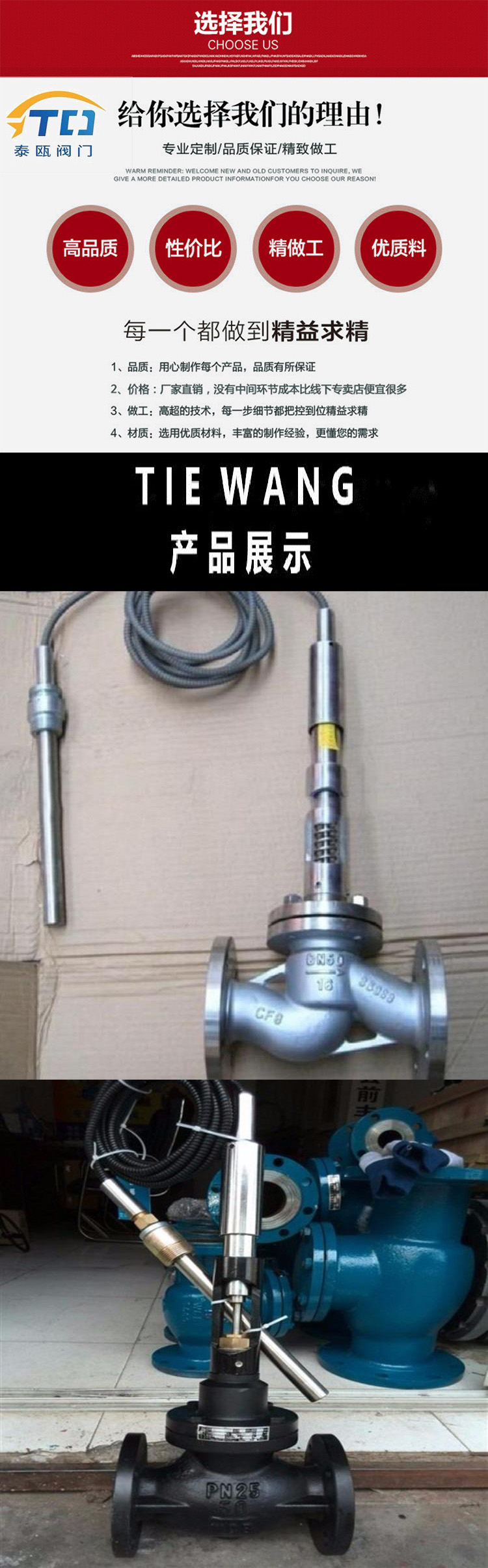

ZZW 自力式温度调节阀
|
产品名称： |
产品型号： |
ZZWP |
|
|
驱动方式： |
自动 |
连接形式： |
法兰 |
|
结构形式： |
自力式 |
密封结构： |
硬密封 |
|
压力范围： |
1.6MPa-6.4MPa |
公称通径： |
DN25-200 |
|
常用材质： |
碳钢,不锈钢等 |
铭牌： |
浙江泰瓯 |
一、产品概述
ZZW自力式温度调节阀主要由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。适用于非腐蚀性的液体、气体和蒸汽，在各种冷却系统中的温度控制。当被控介质温度升高，控制阀门关闭(加热型)；当被控介质温度升高，控制阀门开启(冷却型)。广泛应用于化工、石油、电力、冶金、食品、轻纺、民民建筑楼群、宾馆、饭店等各种供热、供水、制冷、杀菌消毒等设备的温度自动调节。
二、产品工作原理
ZZW自力式温度调节阀按用途可分为：加热用温度调节阀、冷却用温度调节阀。不同用途的自力式温度控制阀的工作原理大体相同，都是利用感温液体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。下面以加热用温度调节阀为例，结合工作原理示意图说明其工作过程：将温度传感器插入被控介质中，当被控介质温度升高时，感温液体膨胀，作用力克服弹簧阻力，推动阀芯向下移动，阀门趋于关闭，从而减少热媒介质流量；反之，当被控介质温度低于设定值时，感温液体收缩，弹簧复位推动阀芯开启，增加热媒介质流量，使被控介质温度趋于升高。循环往复，从而使被控介质温度保持在设定温度值的允许范围内。
三、产品特点
1、体积小重量轻安装简易；
2、免维修式工作；
3、调解设定简易；
4、无源工作（无电源、气源正常工作)；
5、调试费用低；
6、阀体密封采用V型环高温密封组件，避免了阀杆过紧抱死或漏气的可能性。
四、主要性能参数与连接尺寸
|
公称通径DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
公称压力PN(Mpa) |
1.6 4.0 |
|||||||||||||
|
额定流量系数（KV） |
单座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
|
双座 |
12 |
22 |
33 |
53 |
53 |
132 |
209 |
330 |
528 |
836 |
1210 |
|||
|
套筒 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
|||
|
额定行程(mm) |
6 |
8 |
10 |
14 |
20 |
35 |
||||||||
|
允许最大压差(Mpa) |
1.6 |
1.5 |
0.5 |
|||||||||||
|
温度调节范围(°C) |
0~70、50~120、100~170、150~220、200~270 |
|||||||||||||
|
调节精度（%） |
±5 |
|||||||||||||
|
允许超载值（°C） |
分别为上述温度调节范围上限加50 |
|||||||||||||
|
使用环境温度（°C） |
-40~+80 |
|||||||||||||
|
安装接头（M） |
G1” |
|||||||||||||
|
毛细管长度（M） |
3、5 |
|||||||||||||
|
允许泄漏量 |
硬密封（1/h） |
双座、套筒：5×10-3×阀额定容量（II级）单座：10-4×阀额定容量（IV） |
||||||||||||
|
软密封（m1/min） |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
11.10 |
|
五、主要零件材料
|
阀体 |
ZG230—45 |
ZG1Cr18Ni9Ti |
|
阀座 |
ZG1Cr18Ni12Mo2Ti |
Cr18Ni12Mo2Ti |
|
阀芯 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
波纹管套 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
平衡波纹管 |
1Cr18Ni9Ti |
|
|
温包 |
H62 |
1Cr18Ni9Ti |
|
毛细管 |
H62 |
1Cr18Ni9Ti |
|
接头 |
35 |
1Cr18Ni9Ti |
