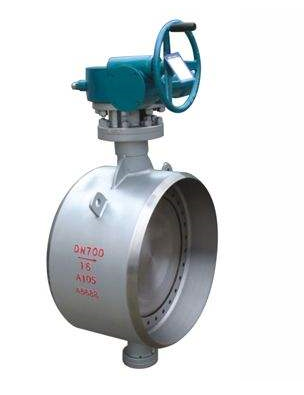

D363H焊接蝶阀

更新时间：2019-04-06 点击量：908

D363H焊接蝶阀概括：

D363H焊接蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。焊接蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀可具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

D363H焊接蝶阀制造标准：
焊接尺寸: GB/T 12224; ANSI B16.25; DIN2559
结构长度: GB/T 12221-1989; API609
压力试验: GB/T 13927-1992; API598

D363H焊接蝶阀用途特点：
本蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。
其主要特点如下：
1、结构紧凑、体积小、重量轻、操作灵活、使用方便；
2、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏；
3、此阀无法兰，对管道的保温包扎带来很大方便和美观。
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。

D363H焊接蝶阀主要技术参数：

公称通经DN（mm)	DN（100～1200）mm、in4～48
公称压力PN（MPa)	强度试验(1.5×PN)密封试验(1.1×PN)
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、蒸汽、热水、油品
驱动方式	蜗轮传动、电动、气动、液动
压力等级	ANSI 150Lb磅级/PN25
焊接标准	GB12224、ANSI B16、25、DIN2559

D363H焊接蝶阀连接尺寸：

公称通径DN（mm）	尺寸/mm(1.6MPa)
公称通径DN（mm）	L	D1	D2	D0	H	H0	A	B
80	180	90	78	157	90	350	194	186
100	190	110	96	157	100	376	194	186
125	200	135	121	205	113	410	268	252
150	210	161	146	205	130	468	268	252
200	230	222	202	235	205	586	306	300
250	250	278	254	235	235	638	306	300
300	270	330	303	296	275	734	416	400
350	290	382	351	296	309	827	416	400
400	310	432	398	296	346	924	416	400
450	330	484	450	400	392	1046	475	420
500	350	535	501	400	427	1138	475	420
600	390	636	602	400	509	1372	475	420
700	430	726	692	440	572	1590	592	565
800	470	826	792	440	638	1722	592	565
900	510	926	892	440	700	2025	592	565
1000	550	1028	992	440	765	2155	592	565
1200	630	1228	1192	500	860	2360	640	626
1400	710	1428	1392	500	986	2636	640	626
1600	790	1628	1592	500	1106	2906	640	626

D363H焊接蝶阀产品订购须知:

1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。

2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：

1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求

3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关

4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。

5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
