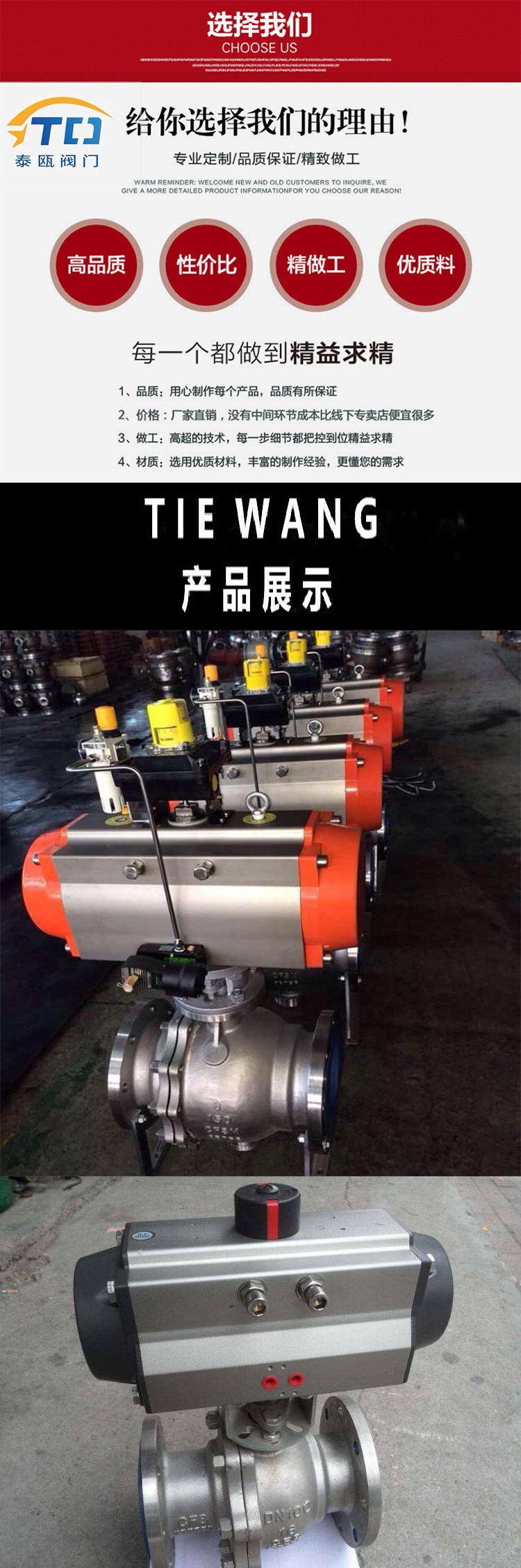

ZSHO 气动活塞式O型切断球阀
产品概述:
ZSHO气动O型活塞式切断球阀(简称切断球阀),是一种旋转型切断球阀,为气动单元组合仪表中的执行单元,一般与电磁阀等气动元件组合使用。阀体结构有安装软密封阀座与全金属阀座两种,分别用于常温(-40~180℃)及高温(—60~450℃)场合。该产品传动效率高,推力大,密封性能好,额定流量系数大,零件互换性强等特点。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、液体输送管道中介质的切断或开启,以达到生产过程按一定的程序进行。切断球阀主要由气动活塞式执行机构和切断型球阀两部分组成,根据用户需要,也可在执行机构和切断球阀之间配置手轮机构。
结构说明:
O形球阀由阀体、球体、阀轴、密封环、填料、压板等零部件组成。执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、“O”型圈等主要零部件等构成。
工作原理:
执行机构与阀用连接轴连接。气缸内输入气压后,作用于活塞上产生一定的推力,
使齿轮型输出在活塞推动下,使齿轮输出轴于旋转,带动阀轴转动,从而使球阀球体在阀内随着转动来改变阀的流通面积,达到改变通过阀内介质流量目的。
性能参数:
1、ZSHO-16型气动O形切断阀使用温度220℃。
2、主要材料:阀体:WCB;ZG1Cr18Ni9Ti;球芯材料:DN≤50时为1Cr18Ni9Ti,65≤DN≤150时为2Cr1,DN200时为碳钢
3、旋转角度:0°~90°
主要连接尺寸:
DN |
φA |
|
n-φ |
L |
L1 |
L2 |
L3 |
H1 |
H |
所配执行机构 |
额定流量系数Kv |
15 |
95 |
65 |
4-φ14 |
130 |
84 |
155 |
83 |
47.5 |
280 |
GTX.75 |
20 |
20 |
105 |
75 |
4-φ14 |
140 |
78 |
155 |
83 |
52.5 |
280 |
GTX.75 |
38 |
25 |
115 |
85 |
4-φ14 |
150 |
85 |
155 |
83 |
57.5 |
280 |
GTX.75 |
72 |
32 |
135 |
100 |
4-φ18 |
165 |
103 |
155 |
83 |
67.5 |
290 |
GTX.75 |
93 |
40 |
145 |
110 |
4-φ18 |
180 |
118 |
155 |
83 |
72.5 |
290 |
GTX.75 |
145 |
50 |
160 |
125 |
4-φ18 |
200 |
89 |
155 |
83 |
80 |
330 |
GTX.75 |
230 |
65 |
180 |
145 |
4-φ18 |
220 |
100 |
216 |
120 |
90 |
400 |
GTX.110 |
406 |
80 |
195 |
160 |
8-φ18 |
250 |
115 |
216 |
120 |
97.5 |
400 |
GTX.110 |
576 |
100 |
215 |
180 |
8-φ18 |
280 |
135 |
290 |
137 |
107.5 |
465 |
GTX.127 |
940 |
125 |
245 |
210 |
8-φ18 |
320 |
160 |
368 |
172 |
122.5 |
544 |
GTX.160 |
1404 |
150 |
280 |
240 |
8-φ23 |
360 |
180 |
368 |
172 |
140 |
572 |
GTX.160 |
2050 |
200 |
335 |
295 |
12-φ23 |
457 |
216 |
450 |
224 |
167.5 |
655 |
GTX.210 |
3590 |
