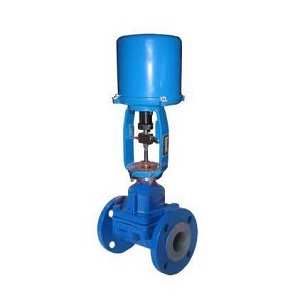

ZAZT 电动调节隔膜阀

更新时间：2020-04-05 点击量：2920

产品概述：

ZAZT型电动调节隔膜阀,电动隔膜调节阀由DKZ电动执行机构和隔膜调节阀组成，以220V Ac电源为动力，接受标准信号0～l0mA Dc或4～20mA Dc的电信号，实现对工艺管道中强酸、强碱等腐蚀介质及高粘度、有害介质的流量调节与控制。该电动调节阀应用于石油、化工、冶金等耐蚀系统中。

产品特点：

阀流通阻力小，流通能力大，无填料函，无外漏，具有耐腐、防火、防毒，安全可靠的特点，可根据不同的衬里和隔膜，获得良好的腐蚀性能。

技术规范:

公称通径		15	20	25	32	40	50	65	80	100	125	150	200	250
额定流量系数Kv		8	9.8	19	32	48	63	108	158	270	360	518	1114	2000
公称压力MPa		1.0
执行机构	Ⅱ型	DKA-310		DKA-310		DKZ-310			DKZ-410		DKZ-410		DKZ-510
	Ⅲ型	DKZ-310C		DKZ-310C		DKZ-310C			DKZ-410C		DKZ-410C		DKZ-510C
	有效推力(N)	1000				4000			6400
	工作行程(mm)	10			16			25			40		60
允许压差	P1=△P	1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.057
	P1=P2	1.0			0.44	1.0	1.0	0.75	0.9	0.55	0.3	0.19	0.075	0.028
法兰标准		GB9113-2000或指定
流量特性		近似等百分比(调节式)
电源电压		220V 50HZ
出厂状况		电开(如需电关，订货时应注明)

零件材料：

阀体材料	衬里材料	隔膜材料	使用温度	适用场合
铸铁	无	氯丁橡胶	0~+65℃	无腐蚀性介质，水及研磨剂；泥浆类介质
HT20-40	聚三氟氯乙烯	氟橡胶	-20~+150℃	强酸，强碱，强氧化剂和一般有机溶剂，不适用于泥浆介质
铸不锈钢 ZG1Cr18Ni9Ti	无	氟橡胶	-20~+200℃	一般酸、碱有机溶剂介质

连接尺寸：

公称通径（mm）	H1（mm）	L（mm）	H（mm）	重量（Kg）
15	47.5	140	578	15.5
20	52.5	145	578	16.5
25	57.5	155	578	17.5
32	67.5	165	587	22
40	72.5	190	602	24
50	80	210	642	31
65	90	240	650	54
80	97.5	270	655	59
100	107.5	335	737	73

专业技术、专业制造、专业服务，浙江泰瓯有限公司致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务。特此我公司做出如下承诺：
一、产品严格按中国 GB、HG 标准和美国 API 等标准设计、制造、验收。
二、售前服务 / 产品介绍，技术交流，非标产品设计，疑难解答。
三、售中服务1、信守合同，保证及时供货，随时保持与客户联系。2、对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。
四、售后服务1、泰瓯产品质保期为自出厂起 16 个月，实行“三包”服务（包退、包换、包修）。2、产品在使用中我公司将定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。3、对用户投诉质量问题，快速作出反应，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便进一步提高泰瓯的服务质量。
