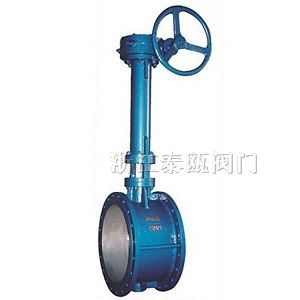

D371X/D341X 加长杆蝶阀

更新时间：2020-04-08 点击量：2386

产品概述：

D341H加长杆蝶阀这个产品加长了阀杆的长度对一些地下，管道室内，多处管道中等特殊地方提供方便开关设计的一款蝶阀，为阀门控制方面提供了方便性。D341H加长蝶阀可实现对工艺管路中流体介质的比例调节和二位切断控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。D341H加长蝶阀特点密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

产品特点：

1、设计合理、结构，重量轻，启闭快。
2、操力矩小，操作方便，省力。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能好达到双向密封无泄漏。
5、密封材料耐老化、耐弱腐蚀，使用长等特点。

技术参数：

公称通径	DN（mm）	50～800
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及材料
密封圈	橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

主要连接尺寸：

公称通径(DN)	L	D1	D	z-φd	H	H0	A	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380
