D971X 电动对夹式蝶阀

更新时间：2020-04-08 点击量：2533

产品概述：

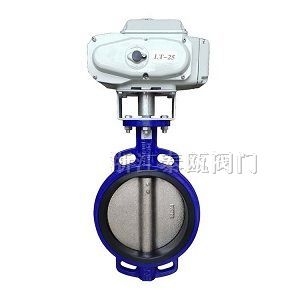

D971X电动对夹式软密封蝶阀采用一体化结构，接入220VAC电源即可控制运转，也可加入控制模块,输入控制信号（4-20mADC或1-5VDC）进行调节控制。电动软密封蝶阀具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。电动软密封蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。

产品特点：

1、设计合理、结构，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封无泄漏。
5、密封材料耐老化、耐弱腐蚀，使用长等特点。

技术参数：

公称通径	DN（mm）	50～800
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及材料
密封圈	橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

主要连接尺寸：

公称通径 (DN)	L	D1	D	z-φd	H	H0	A	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380

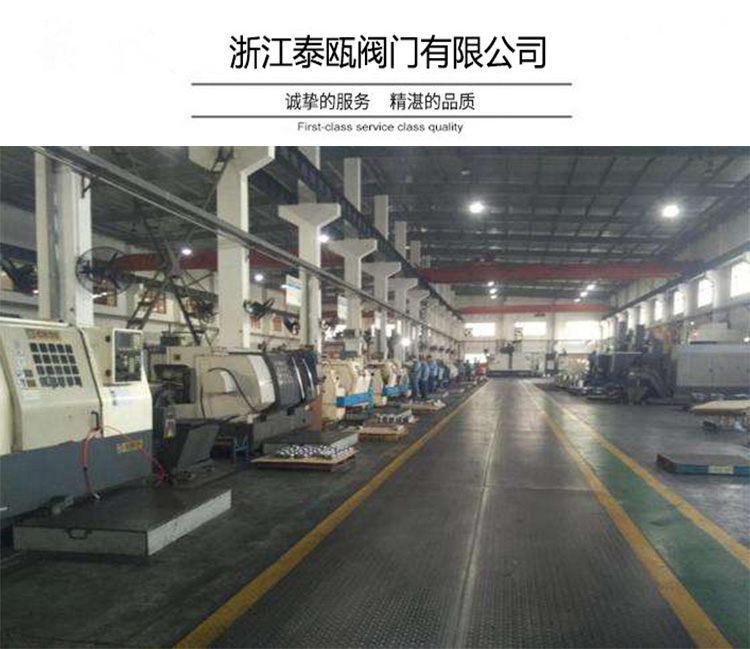

专业技术、专业制造、专业服务，浙江泰瓯有限公司致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务。特此我公司做出如下承诺：
一、产品严格按中国 GB、HG 标准和美国 API 等标准设计、制造、验收。
二、售前服务 / 产品介绍，技术交流，非标产品设计，疑难解答。
三、售中服务1、信守合同，保证及时供货，随时保持与客户联系。2、对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。
四、售后服务1、泰瓯产品质保期为自出厂起 16 个月，实行“三包”服务（包退、包换、包修）。2、产品在使用中我公司将定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。3、对用户投诉质量问题，快速作出反应，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便进一步提高泰瓯的服务质量。
