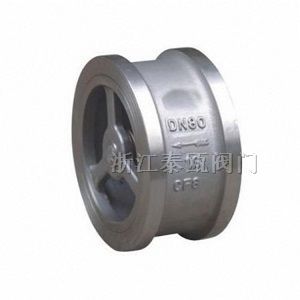

H71W 对夹升降式止回阀
一、产品概述
H71W对夹升降式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
二、产品原理
通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。 其中内螺纹止回阀,蝶式止回阀就属于这种类型的阀门。
三、产品特点
1、 阀瓣整体淬火，并能在阀体上下移动，介质倒流时，借介质压力和弹簧自动阀瓣关闭。
2、 阀体、阀盖均为模锻件。
3、 阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐磨、抗擦伤性能好。
4、止回阀应安装在水平管道上介质流向从下往上流（正流）
四、主要零件材料
|
零件材料 |
阀体 |
WCB(A105) |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
|
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
00Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
|
|
压圈 |
2Cr13 |
00Cr17Ni14Mo2 |
|||||
|
弹簧 |
0Cr18Ni9 |
0Cr18Ni9 |
00Cr17Ni14Mo2 |
五、主要零件材料
|
材质 |
WCB(A105) |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
|
适用工况 |
适月介质 |
水、蒸汽、 |
硝酸等腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀性介质 |
屎素等腐 |
|
油品等 |
蚀性介质 |
|||||
|
适用温度(℃) |
-29～425 |
-196～540 |
-196～425 |
-196～540 |
-196～455 |
六、主要连接尺寸
|
公称压力 |
口径 |
尺寸(mm) |
重量 |
配管法兰(供参考) |
||||||||
|
PN |
DN |
|||||||||||
|
MPa |
mm |
L |
D |
D2 |
D3 |
D4 |
D5 |
(Kg) |
螺栓孔中心 |
螺栓 |
螺栓直径d |
螺栓 |
|
圆直径Dl |
数量 |
长度Ll |
||||||||||
|
PN1.0MPaPN1.6MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
75 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 |
|
|
25 |
22 |
70 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 |
|
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
100 |
|
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.8 |
110 |
4 |
M16 |
105 |
|
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 |
|
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
1.8 |
145 |
4 |
M16 |
130 |
|
|
80 |
50 |
142 |
76 |
96 |
110 |
125 |
2.2 |
160 |
8 |
M16 |
135 |
|
|
100 |
65 |
162 |
95 |
115 |
135 |
150 |
3.4 |
180 |
8 |
M16 |
150 |
|
|
125 |
90 |
192 |
110 |
125 |
132 |
- |
9 |
210 |
8 |
M16 |
180 |
|
|
150 |
106 |
218 |
127 |
150 |
158 |
- |
14 |
240 |
8 |
M20 |
210 |
|
|
200 |
140 |
273 |
165 |
200 |
208 |
- |
24 |
295 |
8 |
M20 |
240 |
|
