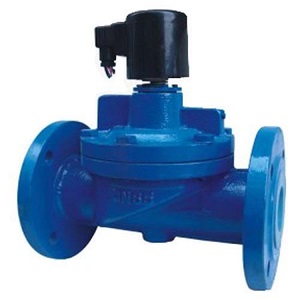

ZCS 水用电磁阀
一、产品概述
ZCS水用电磁阀适用于以水或液体为工作介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于水用电磁阀采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭讯速等特点。结构特点:结构简单,体积小,密封性能好,维修方便。
二、产品原理
水用电磁阀通径15~100为膜片式为二次开阀的先导式电磁阀,通径125~300为三次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀门外泄,以致主阀阀杯上下产生压力差,膜片或阀杯被托起,主阀口开启,阀呈通路状态。当线圈断电,磁场消失,活动铁芯复位,封闭副闭口,断而副阀和主阀阀杯内压力上升,主阀阀杯压向阀座,阀又呈关闭状态。常开电磁阀,当线圈通电时,产生磁力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀杯上下压差趋向相等,主阀阀杯由自重压向密封面,阀门关闭。当线圈断电后,磁力为零,衔铁和副阀阀杯由于弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,当压力降到一定值后,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。
三、主要技术参数
工作介质 |
水、粘度≤4°E的油及其它非腐蚀性流体 |
||||||||||||||
介质温度℃ |
≤60 |
||||||||||||||
公称压力(MPa) |
1.0 |
||||||||||||||
工作压差(MPa) |
0.05~1.0 |
0.1~1.0 |
0.15~1.0 |
||||||||||||
电源电压 |
AC220V其余规格可作特殊订货 |
||||||||||||||
额定流量系数(kv) |
按JB/T352-94规定 |
||||||||||||||
泄漏量(ml/min) |
按JB/T352-94-F规定 |
||||||||||||||
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
功耗 |
36VA |
50VA |
|||||||||||||
四、主要连接尺寸
公称通径 |
内螺纹连接 |
法兰连接 |
|||||||||
DN |
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
|||||||
H |
L |
G |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
|
15 |
112 |
80 |
1/2 |
||||||||
20 |
119 |
80 |
3/4 |
||||||||
25 |
130 |
90 |
1 |
130 |
160 |
115 |
85 |
65 |
φ4-14 |
16 |
3 |
32 |
137 |
140 |
11/4 |
137 |
180 |
140 |
100 |
76 |
φ4-18 |
18 |
3 |
40 |
152 |
156 |
11/2 |
152 |
200 |
150 |
110 |
84 |
φ4-18 |
18 |
3 |
50 |
164 |
180 |
2 |
164 |
230 |
165 |
125 |
99 |
φ4-18 |
20 |
3 |
65 |
222 |
290 |
185 |
145 |
118 |
φ4-18 |
20 |
3 |
|||
80 |
253 |
310 |
200 |
160 |
132 |
φ8-18 |
22 |
3 |
|||
100 |
260 |
350 |
220 |
180 |
156 |
φ8-18 |
24 |
3 |
|||
125 |
315 |
400 |
250 |
210 |
184 |
φ8-18 |
26 |
3 |
|||
150 |
350 |
480 |
285 |
240 |
211 |
φ8-22 |
26 |
3 |
|||
200 |
390 |
600 |
340 |
295 |
266 |
φ8-22 |
26 |
3 |
|||
250 |
430 |
730 |
395 |
350 |
319 |
φ12-22 |
28 |
3 |
|||
300 |
480 |
850 |
445 |
400 |
370 |
φ12-22 |
28 |
4 |
|||
350 |
605 |
980 |
505 |
460 |
429 |
φ16-23 |
30 |
4 |
