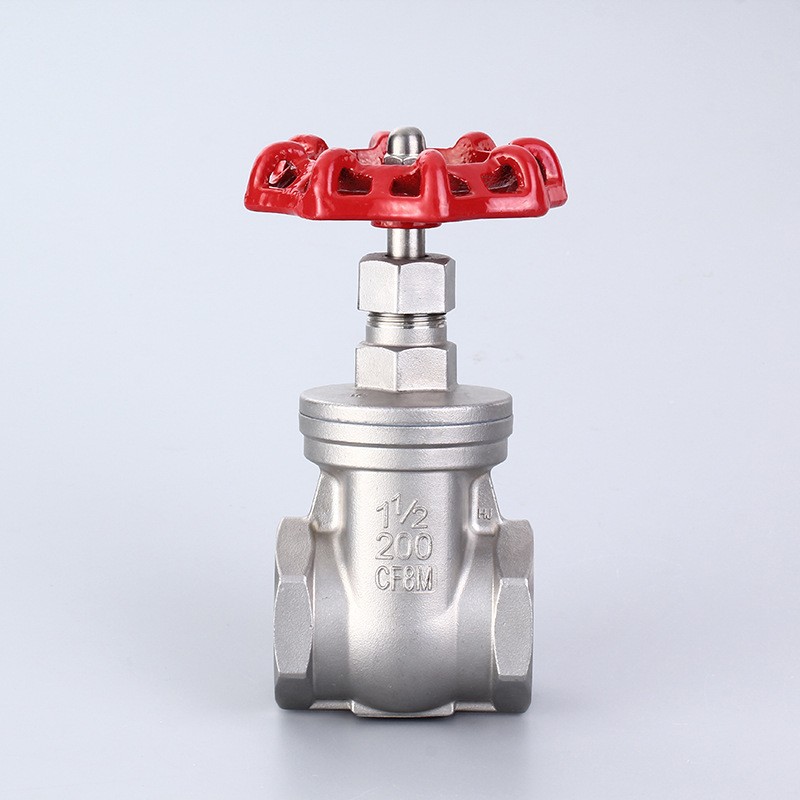

丝扣闸阀
|
产品名称
|
不锈钢丝扣闸阀
|
|
产品型号
|
Z11W
|
|
公称通径
|
DN15-80
|
|
压力范围
|
1.6-2.5MPa
|
|
阀体材质
|
不锈钢（304L/R、316L/R）
|
产品概述：
Z11H型不锈钢丝扣闸阀适用温度范围： -20-232-350℃●公称压力： 2.5Mpa ●适用介质：水、油、气及某些腐蚀性液体（ W.O.G ）●螺纹类型； G.NPT.BSPT.BSP.DIN259/2999
主要零部件材料：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢 CF8M/CF8 |
|
2 |
闸板 |
不锈钢 CF8M/CF8 |
|
3 |
阀杆 |
不锈钢 SS316/SS304 |
|
4 |
阀盖 |
不锈钢 CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
止推垫片 |
不锈钢 SS304 |
|
7 |
阀杆架 |
不锈钢 SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯 |
|
9 |
螺母 |
不锈钢 SS304 |
|
10 |
填料压盖螺母 |
不锈钢 SS316/SS304 |
|
11 |
手轮 |
铝合金 |
|
12 |
铭牌 |
铝 |
|
13 |
手轮垫片 |
不锈钢 SS304 |
|
14 |
手轮螺母 |
不锈钢 SS304 |
主要尺寸：
|
口经 |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
A |
15 |
20 |
25 |
32 |
38 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |
